YAMAHA 山葉 RSZ 100縮缸處理
車況：發不動
里程：37789
檢修後：汽缸壓力不足，拆引擎檢修內部問題
處理結果：
全新汽缸一組、墊片、O環、PIN、進排氣門*2
進排氣門油封*2、機油*2、皮帶、普利珠、碗公
後輪、前碼表線、左把手開關總成、起動馬達
最後追加整流器
因故障燈亮：四長六短訊號
更換下來的油
有人說像龜令膏、瀝青、跟蟹膏一樣濃....
我說這是濃、純、香、現做巧克力
以上為自行娛樂...哈
汽缸壓力如下圖：(約3.5KG左右)
引擎檢修如下圖
縮缸活塞如下圖
汽缸內部如下圖
汽缸頭乾燒如下圖
進排氣門如下圖
卡死的PIN如下圖
刮傷活塞狀況如下圖
全新汽缸安裝如下圖
更換下舊的進排氣門、油封如下圖
全新進排氣門油封如下圖

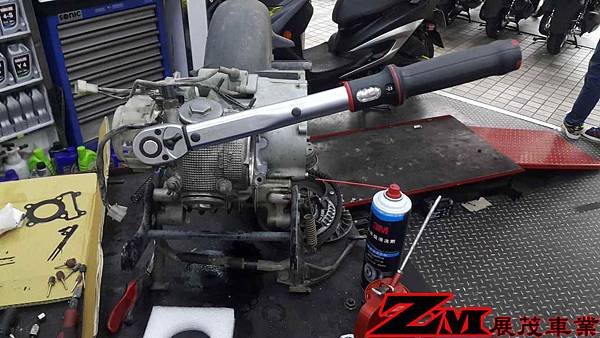

使用專業扭力板手安裝如下圖
更換全新O環如下圖
新舊普利珠如下圖
龜裂的皮帶如下圖
新舊碗公如下圖
上面碗公像不像鈦碗公？
內部機油如下圖
不到一百CC的油量
組裝後全新機油運轉15分鐘更換下油況如下圖
新舊碼表線如下圖
短線為斷掉的狀況
起動馬達運轉無力更換如下圖
全新起動馬達如下圖
完工
